YD-6310使用技巧2——測試特大容量（720000KVA）變壓器

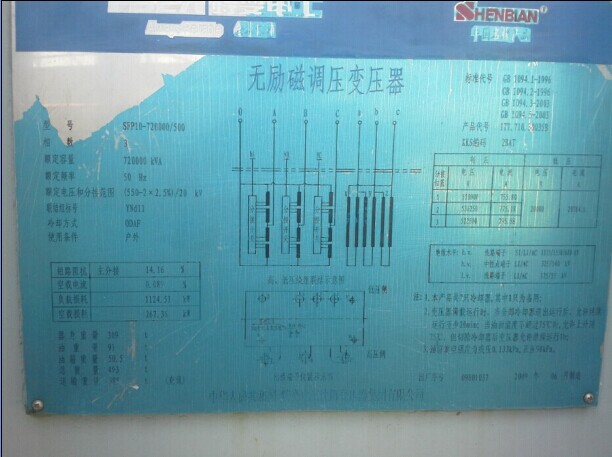

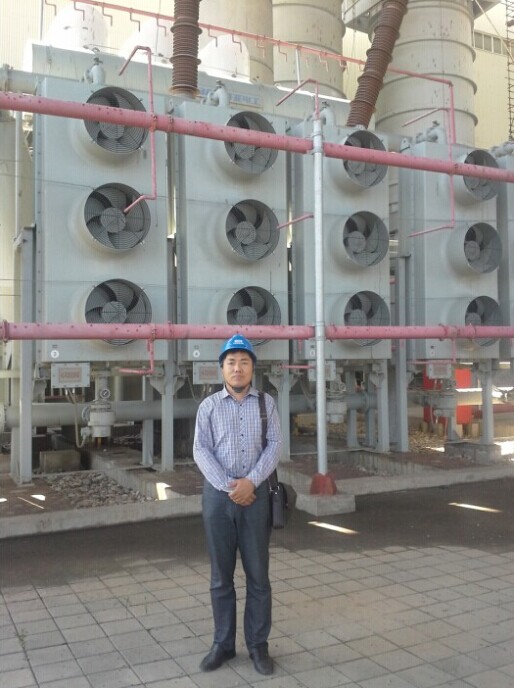

內蒙古某電廠720000KVA容量變壓器繞組直流電阻測試比較困難，遂邀請我公司帶YD-6310全自動變壓器直流電阻測試儀對其進行測量。

測量過程如下：

現場高低壓測試線接好後，用10A分別測試高壓A0、B0、C0相，每相用時3到4分鍾，三相總用時10分鍾左右。

然後選用儀器內部的助磁法測試，分別測試低壓ab、bc、ca相，其中ab相用時20分鍾，bc相用時13分鍾、ca相用時6分鍾左右。

高低壓測試的數據符合要求，三相不平衡度符合要求，用戶非常滿意（兩天前用戶使用其它儀器，測試一天沒有得到準確數據）。

其中的經驗總結如下：

1、對於大容量、無載分接開關的變壓器（一般電廠使用）高壓側不使用三通道同時測試，隻需單相測試即可。因為這種變壓器使用三通道測試並不能節省大量的測試時間，反而由於三相繞組容量太大，反而容易產生震蕩損壞儀器。

2、低壓側使用助磁法測試比大電流測試更節省時間，但要注意判斷數據穩定時要注意——一定要等數據比較穩定再讀數。測試過程中可能會出現顯示值比實際值低的情況，需要等數據穩定。由於低壓側的電阻值很小（500微歐左右），數據在兩三分鍾之內不在朝一個方向變化，在一個數據值上下跳動零點幾個微歐就可以讀取數據了。

     總結：此經驗可以普遍適用於電廠使用的大容量、無載調壓、三相五柱低壓內部角接的變壓器繞組直流電阻測試，會得到好的效果。
