儀器簡介：
焦利氏秤的結構

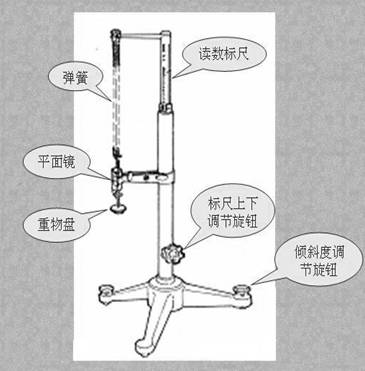

           焦利氏秤是一個精密的稱量儀器（下圖圖A）。在直立的可上下移動的金屬杆A的橫梁上，懸掛一根彈簧K（彈簧作成錐形，是為了消除因彈簧自重而引起的彈簧伸長量的不均（jun1），懸掛時應該錐形尖的一頭在上、錐底在下）。彈簧下端掛一個帶有水平刻線的長條形平麵鏡D。平麵鏡D懸在帶水平刻線的玻璃管E中，D下端有一小鉤，可用來懸掛砝碼盤F。刻度的金屬杆A套在金屬管J中，空管上附有遊標B和可以動的平台C。轉動調節旋鈕G可使金屬杆A上下移動，因而也就調節了彈簧的升降。彈簧上升或下降的距離由主尺（金屬杆A）和遊標B確定。傾斜度調節旋鈕I可以調整焦利氏秤的水平。主尺簡稱標尺。

 焦利氏秤的“  三線對齊”使用方法
          在使用焦利氏秤時， 應是平麵鏡D上的水平刻線、玻璃管E的水平刻線各玻璃管水平刻線在反光鏡D中的像重合，即“三線對齊”。用“三線對齊”方法可保證彈簧下端的位置始終是固定的，而彈簧伸長量△X使可以用米尺和遊標卡尺測量出來（也即將彈簧伸長前、後兩次的讀數之差測量出來）。焦利氏秤的遊標是十分遊標，分度值是0.1mm。讀數方法和遊標卡尺的讀數方法一樣。根據  胡克定律， 在彈性限度內，彈簧伸長量△X與所加外力F成正比，即F=K△X。式中K是彈簧倔強係數（也叫彈性係數）。對於一個特定的彈簧，K值是一定的。如果將已知重量的砝碼加到砝碼盤中，測出彈簧的伸長量，由上麵的式子即可計算出該彈簧的K值。這一步稱為焦利氏秤的校準。焦利氏秤校準後隻要測出彈簧的伸長量，就可以算出作用與彈簧上的外力F

儀器名稱、型號：

        焦利氏秤   型號：  J-FY2-1

儀器用途描述：

     在裝有水平調節螺絲的在足座上，豎直裝一套筒，套筒頂端安裝帶有刻度的遊標，筒內插入刻有毫米刻度尺的鋼管，利用旋扭通過裏麵的滑輪，鏈條可以調節刻度鋼管在套筒中升降，從而可以讀出彈簧長度的變化。

儀器的性能參數：

         遊標刻度：0.1

         彈簧最大負荷：三根彈簧，15克、30克、30克

         存放實驗室：力學實驗室（1） 2-206

可參與的實驗項目：

      用於測量液體表麵張力係數；測定負荷與彈簧伸長的關係；測定物體的比重；稱衡微小物體的重量。
