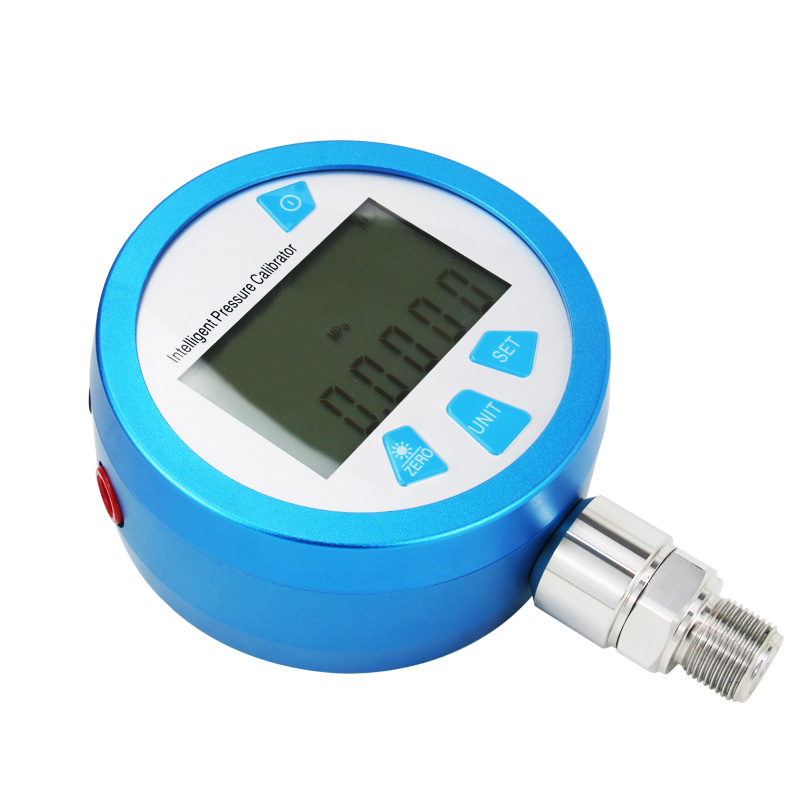

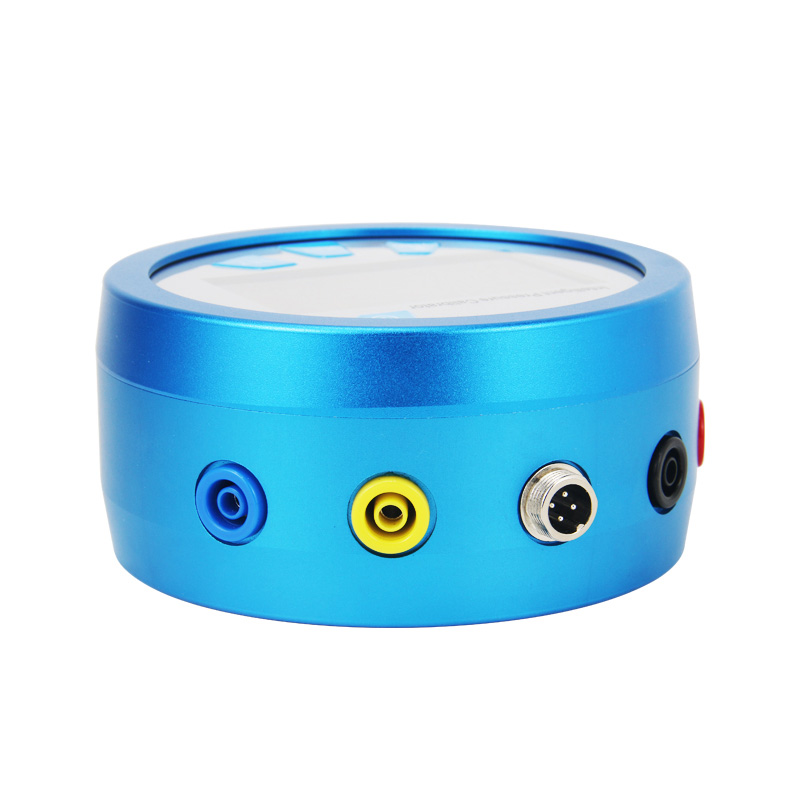

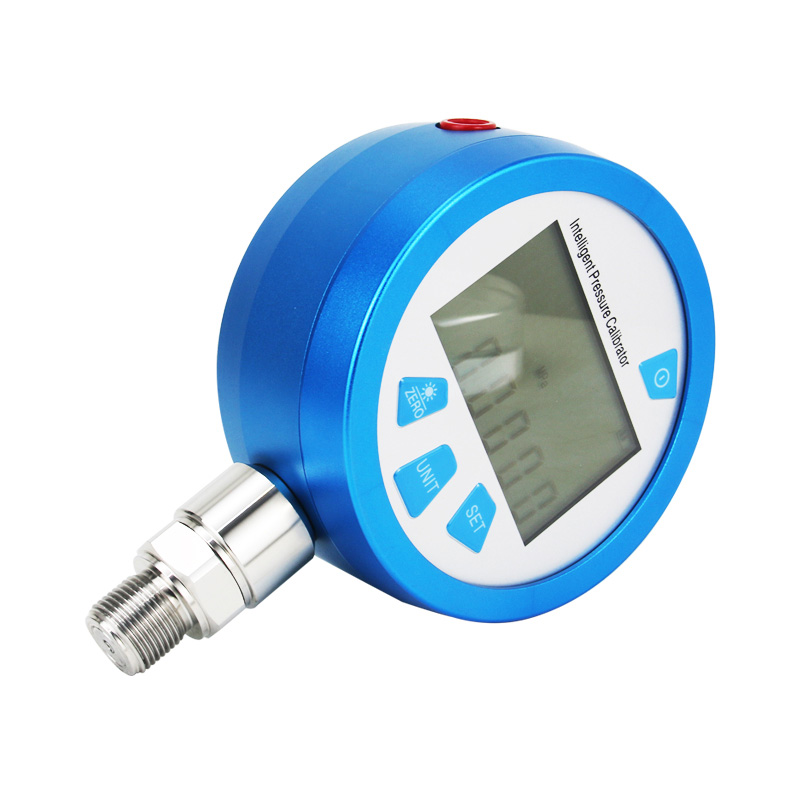

數字壓力校驗儀

YK-120C智能數字壓力校驗儀采用高精度低功耗大規模集成電路為核心器件,主要由高精度測量芯片、電池充電保護電路、傳感器和信號處理電路組成。該產品內置電流、電壓模塊、24V 電源模塊、可方便校準壓力變送器和其他壓力儀表。

4000-118-588

產品詳情

一、產品概述
YK-120C 智能數字壓力校驗儀采用高精度低功耗大規模集成電路為核心器件,主要由高精度測量芯片、電池充電保護電路、傳感器和信號處理電路組成。該產品內置電流、電壓模塊、24V 電源模塊、可方便校準壓力變送器和其他壓力儀表。
二、產品優勢
高精度與可靠性：采用進口高精度芯體，經老化溫補，確保測量精準穩定。
多功能性:集壓力、電壓、電流、開關量測量及24V輸出多功能於一體。
自動校零補償：自動修正零點/溫度漂移，測量更準確穩定。
三、技術參數 
量程：-100kPa~100MPa （範圍內選擇）
壓力型式：絕壓表壓密封表壓 
壓力單位：MPa;bar;psi;kPa;Kgf/cm2;inHg;mmHg;inH2O 
精度：0.05% 、0.02% 
電流測量：0-24mA 精度 0.05% 0.02% 
電壓測量：0-10V 精度 0.05% 0.02% 
激勵電壓：直流 24V±2% 
通訊方式：無通訊/RS485 通訊 
補償溫度：（0～50）℃ 
相對濕度：＜95%； 
大氣壓力：（86～106）kPa
存儲溫度：（-20～70）℃。 
白色背光，5 位數字顯示，帶進度條顯示 
壓力連接：M20 × 1.5mm
1.2 倍過載

四、選型表

YK-120C智能數字壓力校驗儀
代號	精度
S1	0.02級
S2	0.05級
	代號	信號輸出
	01	無輸出
	02	RS485
	03	HART
	04	HART+RS485
		代號	壓力範圍
		見表1	G表壓 A絕壓
			代號	螺紋
			M	詳見選型表
示例：YK-120CS202G3M14 YK-120C 智能數字壓力校驗儀精度 0.05級輸出 RS485 量程 0-60kp 螺紋 M20*1.5mm

量程選型表
代號	量程	代號	量程	代號	量程	代號	量程
1	10kPa	2	40kPa	3	60kPa	4	100kPa
5	160kPa	6	200kPa	7	250kPa	8	400kPa
9	600kPa	10	1MPa	11	1.6MPa	12	2.5MPa
13	4MPa	14	6MPa	15	10MPa	16	16MPa
17	25MPa	18	40MPa	19	60MPa	20	100MPa
21	±20kPa	22	± 50kPa	23	± 5kPa	24	± 10kPa
25	30kPa	26	50kPa	27	± 100kPa	28	10kPa
29	500kPa	30	1MPa	31	100kPa	32	200kPa
33	-20kPa-0	34	-50kPa-0	35	2MPa	36	-10kPa-0
37	-100kPa-0	38	定製 (絕壓、表壓、大氣壓)
備注：A 代表絕壓；無標注代表表壓；

螺紋連接方式
代號	連接方式	代號	連接方式	代號	連接方式	代號	連接方式
01	M6*1	02	M8*1	03	M8*1.25	04	M10*1
05	M10*1.5	06	M12*1	07	M12*1.25	08	M12*1.5
09	M14*1	10	M14*1.5	11	M16*1	12	M16*1.5
13	M18*1.5	14	M20*1.5	15	M27*2	16	G1/8
17	G1/4	18	G3/8	19	G1/2	20	G3/4
21	G1	22	1/8NPT	23	1/4NPT	24	3/8NPT
25	1/2NPT	26	3/4NPT	27	R1/8	28	R1/4
29	R3/8	30	R1/2	31	ZG3/4	32	7/16UNF
33	7/16UNF ( 內 )	34	G1/4 ( 內 )	35	卡箍 ( 50.5 )	36	KF16
37	法蘭 DN15	38	法蘭 DN20	39	法蘭 DN25	40	法蘭 DN32
41	法蘭 DN40	42	法蘭 DN50	43	法蘭 DN80	44	定製
備注：代號 35 以下需要單獨購買接口附件

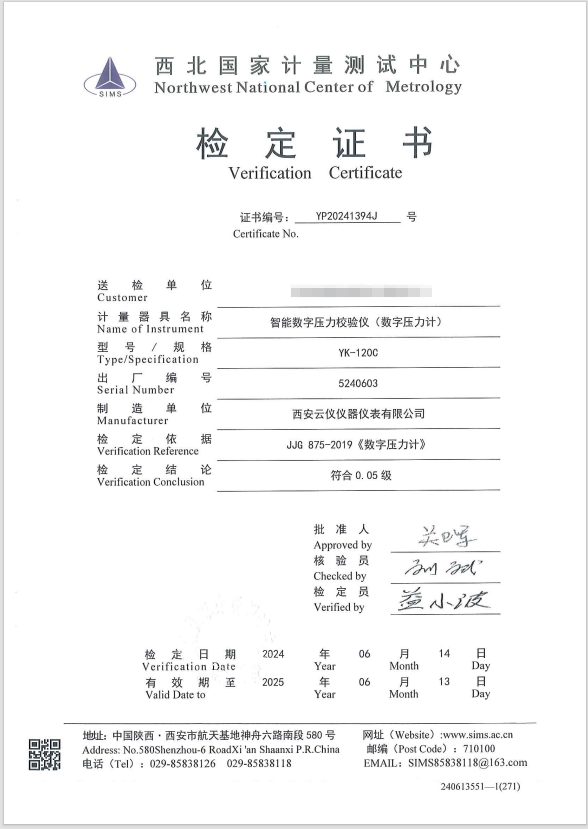

五、證書
