金屬短接時間定義：在重合閘操作中，觸頭閉合到第二次觸頭分開所需用的時間,稱為“金屬短接時間”。

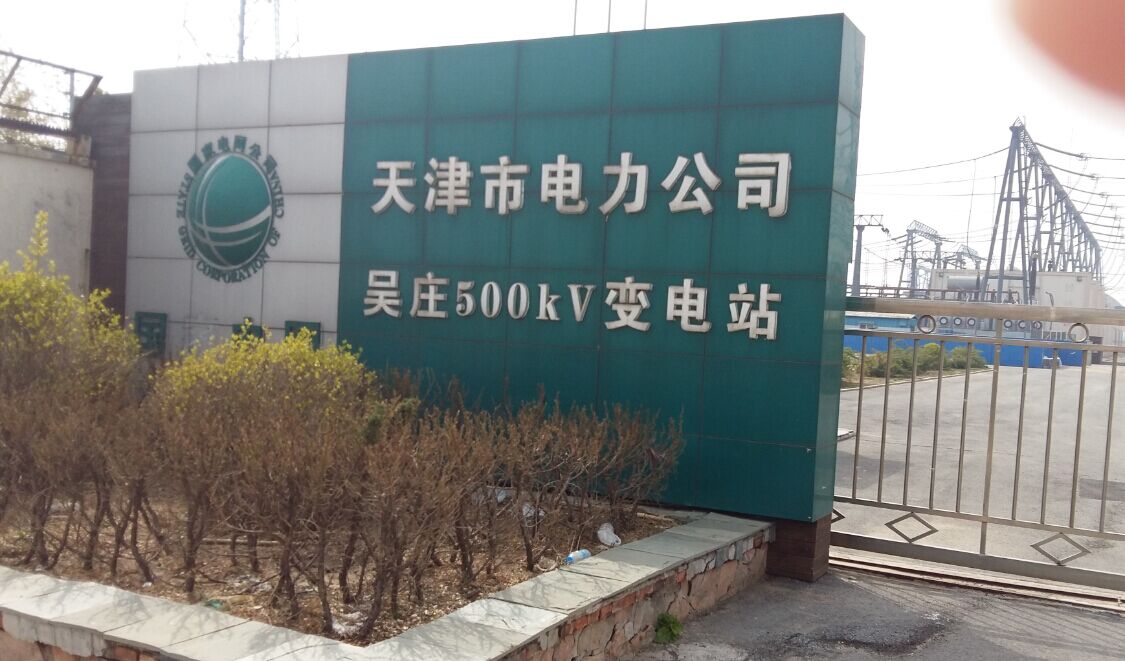

某公司用我司生產的開關特新測試儀在天津吳莊500KV變電站測試LW13A型斷路器，單分時間、單合時間測試正確，做合分測試金屬短接時間時，數據不正確，高於斷路器正常的數據範圍。

我司技術人員到現場後，看到用戶操作儀器過程正確，合閘時間顯示正確，分閘時間顯示正確。並且做合分操作的設定值也正確（為單合的時間63mS）,可測試的金屬短接時間為400多毫秒，遠高於正常的35到55毫秒的範圍。出現了莫名其妙的數據。

我司技術人員認真檢查儀器功能，儀器的測試輸出功能一切正常。接著仔細查看單合的測試數據和波形，發現當斷路器合閘完成後合閘線圈的電流波形並沒有歸零，而是一直持續到儀器斷開合閘接點，由此推斷操作斷路器的接線直接接到了合閘線圈的兩端，並沒有經過合閘線圈的輔助接點(在給分合閘線圈加電時一定要串接輔助接點，否則容易燒壞線圈和產生其他問題)。這一發現經用戶確認，的確直接接到了線圈兩端。

通過改正接線，重新測試，金短時間為38毫秒，符合廠家要求。

內蒙古某電廠720000KVA容量變壓器繞組直流電阻測試比較困難，遂邀請我公司帶YD-6310全自動變壓器直流電阻測試儀對其進行測量。

測量過程如下：

現場高低壓測試線接好後，用10A分別測試高壓A0、B0、C0相，每相用時3到4分鍾，三相總用時10分鍾左右。

然後選用儀器內部的助磁法測試，分別測試低壓ab、bc、ca相，其中ab相用時20分鍾，bc相用時13分鍾、ca相用時6分鍾左右。

高低壓測試的數據符合要求，三相不平衡度符合要求，用戶非常滿意（兩天前用戶使用其它儀器，測試一天沒有得到準確數據）。

其中的經驗總結如下：

1、對於大容量、無載分接開關的變壓器（一般電廠使用）高壓側不使用三通道同時測試，隻需單相測試即可。因為這種變壓器使用三通道測試並不能節省大量的測試時間，反而由於三相繞組容量太大，反而容易產生震蕩損壞儀器。

2、低壓側使用助磁法測試比大電流測試更節省時間，但要注意判斷數據穩定時要注意——一定要等數據比較穩定再讀數。測試過程中可能會出現顯示值比實際值低的情況，需要等數據穩定。由於低壓側的電阻值很小（500微歐左右），數據在兩三分鍾之內不在朝一個方向變化，在一個數據值上下跳動零點幾個微歐就可以讀取數據了。

     總結：此經驗可以普遍適用於電廠使用的大容量、無載調壓、三相五柱低壓內部角接的變壓器繞組直流電阻測試，會得到好的效果。

在現場測試時，偶爾會遇到這樣的情況，在用YD-6310（A）全自動直流電阻測試儀，正在測試大型變壓器直流電阻時，由於意外的原因突然斷電（能很快恢複的情況），在現場處理不當時往往造成儀器的損壞，正確的處理方法如下：

1、斷電後先關閉電源，免得電源接通後儀器啟動；

2、等待5分鍾，人工將儀器麵板的測試線拔開——注意先拔電壓端子（AV~oV）上的線，後把電流端子上的線；

3、恢複電源，打開儀器，等儀器自檢後，顯示到主菜單界麵，將測試線對應接到儀器麵板的端子上；

4、進入設置界麵，從斷電前測試時的存儲區中，調出斷電前的測試數據，然後返回到主菜單，然後進行測試就可以了，而且斷電前測試的數據沒有丟失，隻要接著斷電時的測試分接測試就可以完成試驗了。

這個方法經過現場驗證，非常有效，可以保護設備免受變壓器反電動勢的衝擊。

2011年11月15日去某縣電力局一35KV變電站，測試一台10KV柱上開關試驗。

試驗的原因是因為在這一路線出現短路後，該開關不能及時切斷負載，致使變壓器的保護動作，造成整個35KV變壓器停電。

試驗過程如下：

1、做好防護標識（圍欄，標識牌等），兩端封好地線。

2、接好一次側接線，打開開關一端的接地線（離帶電側遠的一端，離帶電側近的一端接地線不動）。

3、打開控製室內的本組開關控製電源的保險，找到開關的說明書，找到合閘的接線端子3、9，找到分閘的接線端子2、3，並接好控製線。

4、手動儲能後用開關測試儀測試合閘，測試結果基本正常，在合閘的電流曲線上看出可能有些卡澀，合閘時間正常。

5、用儀器控製測試分閘，分閘線圈動作後，但開關並沒有分開，動作完畢後還在合閘的位置。

6、手動分閘也不能分開，後來儲能後用手動分閘，才能將開關分開到分得位置。

7、重新用測試分閘，先手動儲能後，用儀器操作分閘，分閘結束後，測試時間數據和電流波形正常。

分析：開關的動作是先儲能後合閘，分閘是不用儲能就可以操作分閘的，此開關的故障是不儲能就不能分閘。

故障原理：當線路出現短路後，控製開關會出現重合閘的動作（分——合——分），第二次分動作由於沒有電機沒有儲能，就不能及時的斷開負載，致使變壓器側的保護動作，造成整個35KV變壓器停電。

附：自動重合閘解釋

自動重合閘（auto-reclosing）

廣泛應用於架空線輸電和架空線供電線路上的有效反事故措施（電纜輸、供電不能采用）。即當線路出現故障，繼電保護使斷路器跳閘後，自動重合閘裝置經短時間間隔後使斷路器重新合上。大多數情況下，線路故障（如雷擊、風害等）是暫時性的，斷路器跳閘後線路的絕緣性能（絕緣子和空氣間隙）能得到恢複，再次重合能成功，這就提高了電力係統供電的可靠性。少數情況屬嚴重故障，自動重合閘裝置動作後靠繼電保護動作再跳開，查明原因，予以排除再送電。一般情況下，線路故障跳閘後重合閘越快，效果越好。重合閘允許的短間隔時間為0.15～0.5秒 。線路額定電壓越高，絕緣去電離時間越長。自動重合閘的成功率依線路結構、電壓等級、氣象條件、主要故障類型等變化而定。據中國電力部門統計，一般可達60%～90%。用電部門的另一種廣泛應用的反事故措施是備用電源自動投入，通常所需時間為0.2～0.5秒。它所需投資不多而維持正常供電帶來的經濟效益甚大。

自動重合閘在電力係統中的作用

自動重合閘裝置是將因故障跳開後的斷路器按需要自動投入的一種自動裝置。電力係統運行經驗表明，架空線路絕大多數的故障都是“瞬時性”的，嚴重的故障一般不到10%。因此，在由繼電保護動作切除短路故障後，電弧將自動熄滅，絕大多數情況下短路處的絕緣可以自動恢複。因此，自動將斷路器重合，不僅提高了供電的可靠性，減少了停電損失，而且還提高了電力係統的暫態水平，增大了高壓線路的送電容量，也可糾正由於斷路器或繼電保護裝置造成的誤跳閘。所以，架空線路要采用自動重合閘。

自動重合閘的主要作用：

（1）大大提高供電的可靠性，減少線路停電的次數，特別是對單側電源的單回線路尤為顯著；

（2）在高壓輸電線路上采用重合閘，還可以提高電力係統並列運行的穩定性；

（3）在電網的設計與建設過程中，有些情況下由於考慮重合閘的作用，即可以暫緩架設雙回線路，以節省投資；

（4）對斷路器本身由於機構不良或繼電保護誤動作而引起的誤跳閘，也能起糾正的作用。

對於重合閘的經濟效益，應該用無重合閘時，因停電而造成的國民經濟損失來衡量。由於重合閘裝置本身的投資很低，工作可靠，因此，在電力係統中獲得了廣泛應用。

但事物都是一分為二的，在采用重合閘以後，當重合於嚴重故障時，它也將帶來一些不利的影響，如：

（1）使電力係統又一次受到故障的衝擊；

（2）使斷路器的工作條件變得更加嚴重，因為它要在很短的時間內，連續切斷兩次短路電流。這種情況對於油斷路器須加以考慮，因為在跳閘時，由於電弧的作用，已使油的絕緣強度降低，在重合後第二次跳閘時，是在絕緣已經降低的不利條件下進行的，因此，油斷路器在采用了重合閘以後，其遮斷容量也要有不同程度的降低（一般降低到80%左右）。因此，在短路容量比較大的電力係統中，上述不利條件往往限製了重合閘的使用。

高壓開關特性測試儀校驗裝置下文中簡稱校驗裝置。

高壓開關特性測試儀下文中簡稱測試儀。

現象：當校驗裝置的三相設置時間不同時，測試儀不能測試出不同期。

具體表現為：當合閘時，A、B相為100毫秒，C相110毫秒，斷路器測試儀測試的數據均為100毫秒。但用不同組的計時通道測出的數據正確。

當分閘時，A、B相為100毫秒，C相110毫秒，測試儀測試的數據均為110毫秒。但用不同組的計時通道測出的數據正確。

校驗單位由此得出結論：測試儀不能正常測試高壓開關的不同期。

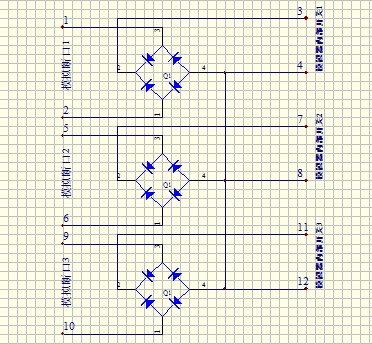

原理分析：真實的斷路器三相是完全電氣隔離的，這個是不用解釋的，不然就短路了。而校驗裝置的每個斷口之間不一定是隔離的，可能有一個公共端或者經過整流橋連接，隻不過連接出了多個端子而已。校驗裝置3個通道（可以有多個通道）的原理如下圖：

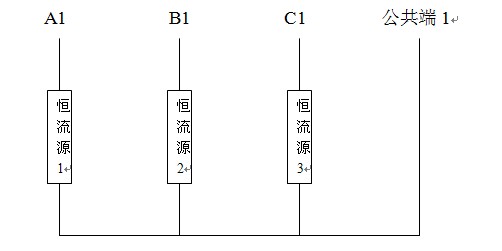

實際的斷路器三相之間是完全隔離的，模擬器可能沒有做到這一點，隻是實現開關時間而已。測試儀不能測試同期的原因就是因為測試儀的三個測試通道是為測試開關準備的，具有一個公共端，測試儀的時間通道內部測試原理如下：

測試儀的每個計時通道組具有3個恒流源，並把恒流源的一端接到一起，形成公共端，公共端為電源的正極，另外的三個端點為每個測試斷口的負極。當外部斷路器三相哪一相合閘時，哪一相就進入恒流狀態，能夠測試出三相的分合閘時間，不同期等時間數據。能夠正確測試出真實斷路器的時間特性值。

經過以上原理分析發現：測試儀測試真實斷路器是沒有任何問題的；校驗裝置也可以模擬真實斷路器的分合閘時間，隻是沒有像真實斷路器那樣隔離。

本文開頭的現象是怎麽發生的呢？

經分析應該是這樣的：接線時，將圖1中所示的模擬斷路器的1、5、9分別接到圖2中的A1、B1、C1上，將圖1中所示的模擬斷路器的2、6、10短接並接到測試儀的公共端，合閘時，當校驗裝置的三個斷口任何一個早合閘，另外兩個斷口就會經過整流橋和合閘的斷口，儀器上的三個測試斷口都會呈現合狀態。

具體分析如下：當模擬斷口1先合閘，也就是模擬器內部開關1接通，公共端的正電壓通過圖1中的2端、經過Q1整流橋的一個二極管和模擬器內部開關1、Q1整流橋的另一個二極管和圖1中的1端、經測試儀的測試斷口A1形成通路，測試儀的恒流源1恒流，測試儀就會測試到A1斷口為合閘狀態。於此同時，由於模擬器內部開關的一端是接在一起的，公共端的正電壓通過圖1中2端經過整流橋Q1的一個二極管和模擬器內部開關1、模擬器內部開關的短接線、經整流橋Q2的一個二極管與圖1中的5端到測試儀的恒流源2，使恒流源2恒流，測試儀就會檢測到B1斷口為合閘狀態。同理C1斷口儀器也會檢測到合閘狀態。

當分閘測試時會得到相反的結論。

致使校驗人員得出測試儀不能測試斷路器同期時間的結論！

結論：圖1中原理的斷路器模擬器不能檢驗圖2中斷口原理的測試儀的同期性，隻能檢驗每個斷口的測試數據正確。

保定市英電電力科技有限公司
2013年1月15日修改

檢修儀器儀表的九大注意事項：

1、用萬用表歐姆擋時，切記不要帶電測量。

2、使用邏輯筆、示波器檢測信號時，要注意不使探針同時接觸兩個測量引腳，因為這種情況的實質是在加電的情況下形成短路。

3、檢測電源中的濾波電容時，應先將電解電容器的正負極短路一下，而且短路時不要用表筆線來代替導線對電容器進行放電，因為這樣容易燒斷芯線。可以取一隻帶燈頭引線的220V，60～100W的燈，接於電容器的兩端，在放電瞬間燈泡會閃光。

4、在潮濕環境下檢修儀表故障時，對印刷線路用萬用表測其各點是否通暢很重要，因為這種情況下的主要故障是銅箔腐蝕。

5、檢修儀表內部電路時，如果安裝元件的接點和電路板上塗了絕緣清漆，測量各點參數時可用普通手縫針焊在萬用表的表筆上，以便刺穿漆層直接測量各點，而不用大麵積剝離漆層。

6、不要帶電插拔各種控製板和插頭。因為在加電情況下，插拔控製板會產生較強的感應電動勢，這時瞬間反擊電壓很高，很容易損壞相應的控製板和插頭。

7、檢修時不要盲目亂敲亂碰，以免擴大故障，越修越壞。

8、拆卸、調整儀表時，應記錄原來的位置，以便複原。

9、修理精密儀器儀表時，如不慎將小零件彈飛，應首先判斷可能飛落的地方，切勿東找一下，西翻一下，可采取磁鐵掃描和視線掃描方法進行尋找。

總之，在儀器儀表維修工作中，首先應弄懂儀器儀表的基本原理，並掌握有關電子方麵的知識和技能，而且應備好所有儀器儀表的說明書、圖紙等技術資料，另外應養成一種良好的工作素質，從而在儀器儀表的維修工作中提高了效率，減少失誤。
